Silicone optique LED : quelles applications et certifications pour les SILASTIC™ MS-1001, MS-1002 et MS-1003 ?

Dans un système d’éclairage LED, la lentille, le guide de lumière, le collimateur ou la lentille TIR ne sert pas seulement à façonner le faisceau. Le matériau optique doit aussi conserver ses propriétés sous l’effet de la chaleur, des UV, de la lumière et des contraintes de fabrication. Pour les bureaux d’études, équipementiers automobiles, fabricants de luminaires et mouleurs, la sélection doit donc croiser fonction optique, environnement, process et exigences de certification.

Dow développe la gamme SILASTIC™ Moldable Silicones, des silicones optiques de moulage destinés à la fabrication de lentilles primaires et secondaires, conduits et guides de lumière, collimateurs et lentilles TIR. En France, Samaro distribue ces solutions et accompagne les industriels pour relier les propriétés du matériau à la géométrie de la pièce, au niveau de flexibilité recherché, aux contraintes thermiques et lumineuses et aux validations du projet.

La gamme disponible aujourd’hui pour ces applications s’articule autour de trois références transparentes : les SILASTIC™ MS-1001, MS-1002 et MS-1003. Leur différence principale tient notamment à leur niveau de dureté et de flexibilité : le MS-1001 est le plus ferme, le MS-1003 le plus souple, tandis que le MS-1002 se situe entre les deux. Ce choix peut devenir déterminant pour les pièces complexes, la tenue dimensionnelle et le démoulage.

À retenir

• Les SILASTIC™ MS-1001, MS-1002 et MS-1003 constituent aujourd’hui les trois références transparentes de la gamme SILASTIC™ Moldable Silicones à retenir pour les lentilles, conduits et guides de lumière et, selon les grades, les collimateurs et lentilles TIR.
• Les documents Dow associent les grades de la gamme à différents repères UL 94, UL 746A, UL 746C(f1) et, pour certaines références, AMECA pour des applications automobiles.
• Le SILASTIC™ MS-1002 occupe une position intermédiaire entre les MS-1001 et MS-1003 en termes de dureté et de flexibilité. Il est particulièrement intéressant à étudier pour les optiques automobiles et extérieures : lentilles, light pipes, guides, collimateurs et lentilles TIR, avec des repères AMECA et UL 746C(f1).
• Les certifications et valeurs typiques sont des éléments de présélection : le grade exact, l’épaisseur, le process et le cahier des charges final restent à valider.

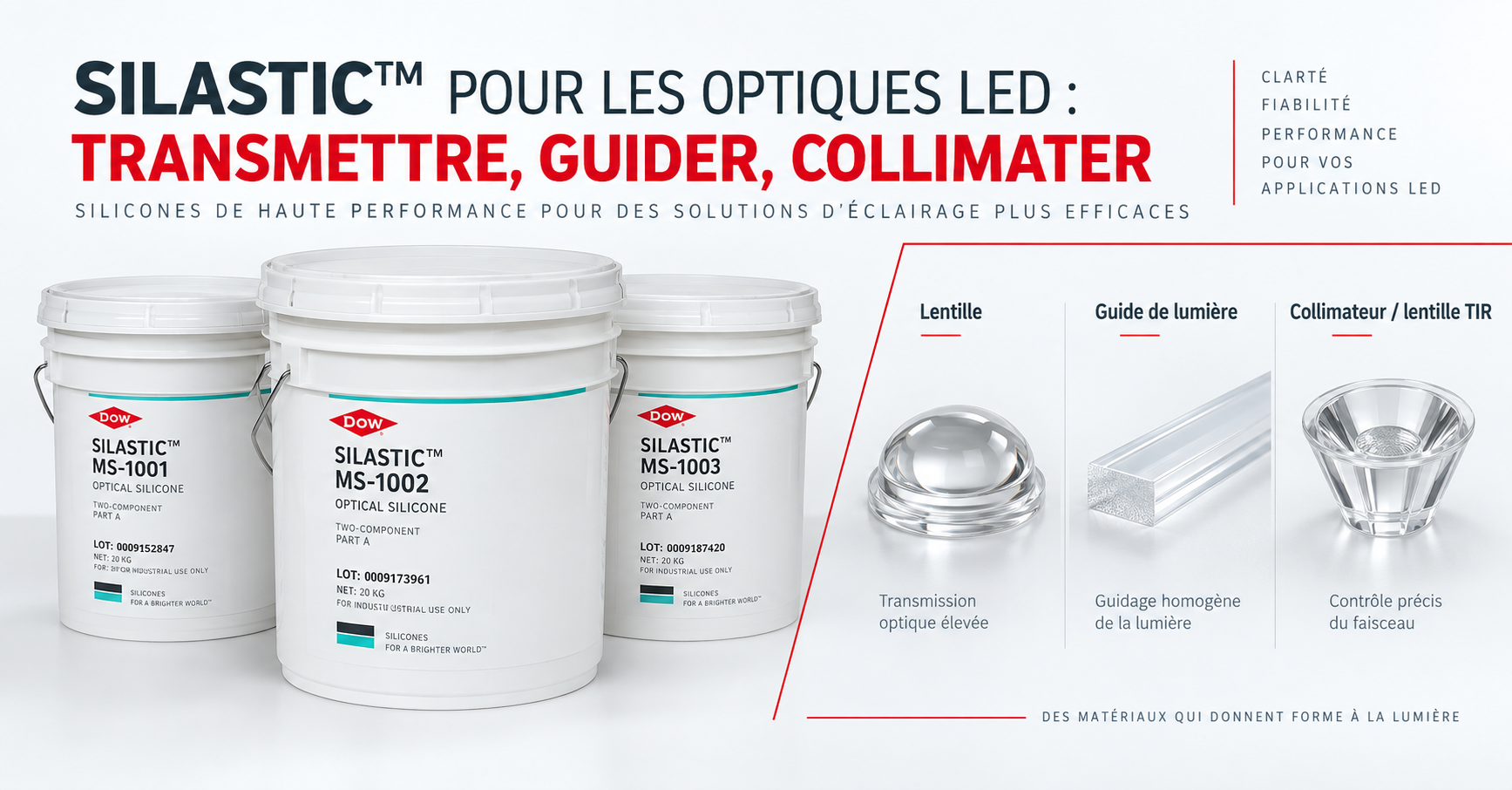

SILASTIC™ MS-1001, MS-1002 ou MS-1003 : quelle référence pour quelle optique LED ?

Pour gagner du temps, la première question n’est pas « quel silicone est le meilleur ? », mais quelle fonction la pièce doit-elle assurer et quel niveau de flexibilité sa géométrie exige-t-elle ? Les trois grades sont transparents, mais leur dureté et leur capacité à se déformer diffèrent fortement.

Lentilles, guides de lumière, collimateurs et lentilles TIR : où les SILASTIC™ sont-ils utilisés ?

Les silicones optiques de moulage SILASTIC™ couvrent plusieurs fonctions dans les systèmes LED. Pour une lentille primaire ou secondaire, le matériau doit transmettre et orienter le flux. Pour un guide de lumière ou light pipe, la stabilité optique et la reproduction de géométries fines deviennent essentielles. Pour un collimateur ou une lentille TIR, la précision des surfaces optiques, la flexibilité du matériau et la maîtrise du démoulage deviennent déterminantes.

Ces fonctions se retrouvent dans l’éclairage automobile, l’éclairage extérieur et routier, les luminaires industriels à forte puissance, certaines solutions de signalisation et d’autres architectures LED compactes. Dow illustre également l’usage des optiques silicones dans des projets automobiles de type Adaptive Driving Beam (ADB), où la forme de la lentille et la précision photométrique sont particulièrement exigeantes.

Pour Samaro, ce positionnement applicatif est important : un acheteur peut rechercher une référence par sa norme ou sa marque, mais un bureau d’études recherche souvent d’abord une solution à un problème concret : lentille LED résistante aux UV, optique automobile AMECA, silicone pour lentille TIR, guide de lumière transparent ou silicone suffisamment flexible pour une géométrie complexe. Ce sont ces critères qui doivent orienter la présélection.

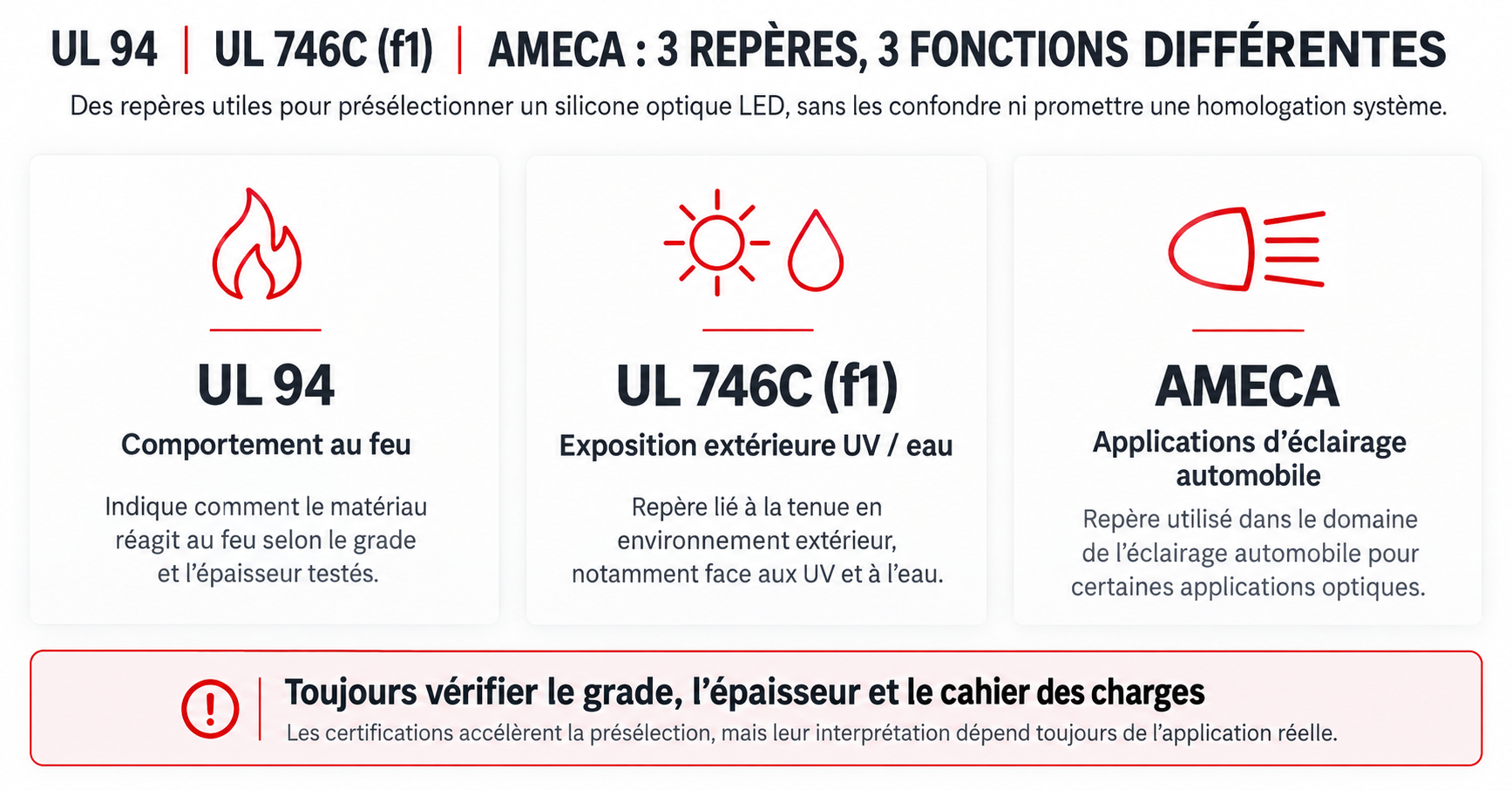

UL 94, UL 746C(f1), AMECA : quels repères pour l’automobile et les applications extérieures ?

Les normes et listings peuvent devenir un critère de recherche à part entière. Il faut toutefois distinguer ce qu’ils décrivent réellement afin de ne pas transformer une donnée matériau en promesse sur l’équipement final.

UL 94 : un classement de comportement au feu du matériau

UL 94 caractérise le comportement au feu de matériaux plastiques dans des conditions d’essai définies. Le résultat dépend notamment de l’épaisseur. Il ne faut donc pas réduire une référence à une mention générique « UL 94 » ni annoncer V-0 sans vérifier la Yellow Card du grade et de l’épaisseur concernés. À titre d’exemple, la Yellow Card actuelle du MS-1002 présente des classements différents selon l’épaisseur, de HB à V-1 / 5VA.

UL 746C(f1) : un repère utile pour l’exposition extérieure

Le suffixe f1 de l’UL 746C indique une aptitude à l’usage extérieur au regard de l’exposition aux UV, à l’eau et à l’immersion selon les critères UL applicables. Cette donnée est particulièrement pertinente lorsque la lentille ou le composant optique doit fonctionner en environnement extérieur, mais elle ne remplace pas les essais de vieillissement du produit fini.

AMECA : un critère particulièrement intéressant en éclairage automobile

Dow associe les SILASTIC™ MS-1001 et MS-1002 à la certification AMECA pour des applications d’éclairage automobile. Pour un équipementier ou un concepteur de système d’éclairage, cette information peut devenir un critère de présélection important, notamment pour les lentilles de phares et les architectures optiques complexes.

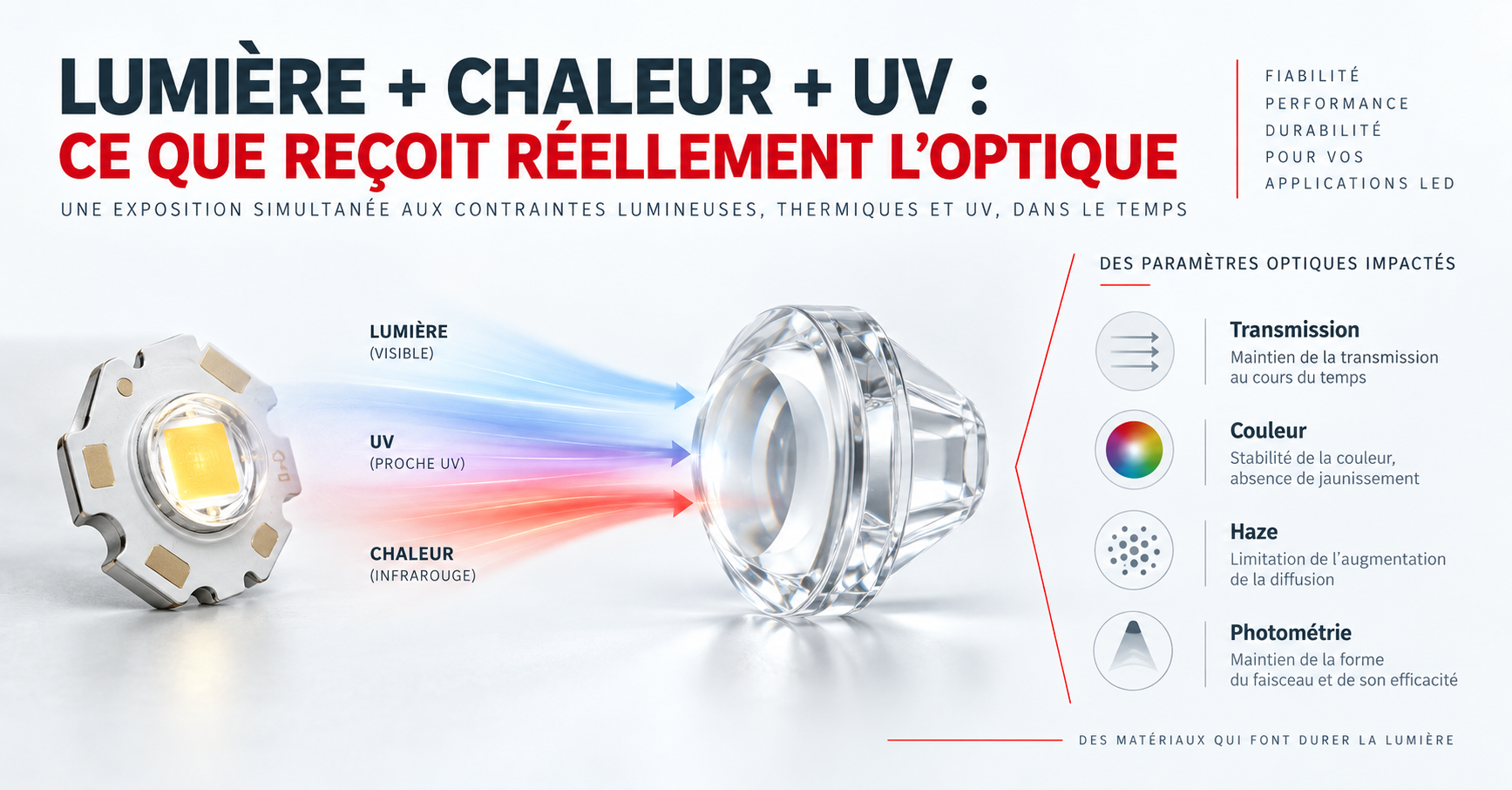

Chaleur, lumière bleue et UV : pourquoi la stabilité dans le temps reste un critère de choix ?

Une optique LED peut présenter une excellente transmission au départ et évoluer ensuite sous l’effet combiné de la lumière, de la chaleur et des UV. Cette contrainte photothermique devient plus importante lorsque la source est puissante, que l’architecture est compacte ou que la lentille est proche de la LED.

Selon le matériau, cette exposition peut entraîner une évolution de la couleur, du haze, de la transmission ou de la photométrie. Les thermoplastiques comme le PC ou le PMMA restent adaptés à de nombreuses applications, mais leur comportement doit être évalué dans les conditions réelles du projet. Les silicones optiques SILASTIC™ sont conçus pour offrir une forte stabilité thermique et, selon les grades, une résistance à l’exposition UV adaptée aux environnements exigeants.

Le point clé est donc de ne pas choisir uniquement sur la transmission initiale ou sur une température nominale. Pour une lentille LED, la donnée la plus utile est la température réellement atteinte par l’optique, associée à la densité lumineuse reçue, au spectre, à la durée de vie cible et à l’environnement.

Silicone optique ou PC / PMMA : quand faut-il élargir la présélection ?

Le silicone n’est pas un remplacement automatique du polycarbonate ou du PMMA. Les thermoplastiques restent compétitifs lorsque la température et la densité lumineuse sont modérées, que la géométrie est conventionnelle et que le process est déjà maîtrisé. Le silicone devient particulièrement intéressant lorsque plusieurs contraintes se cumulent.

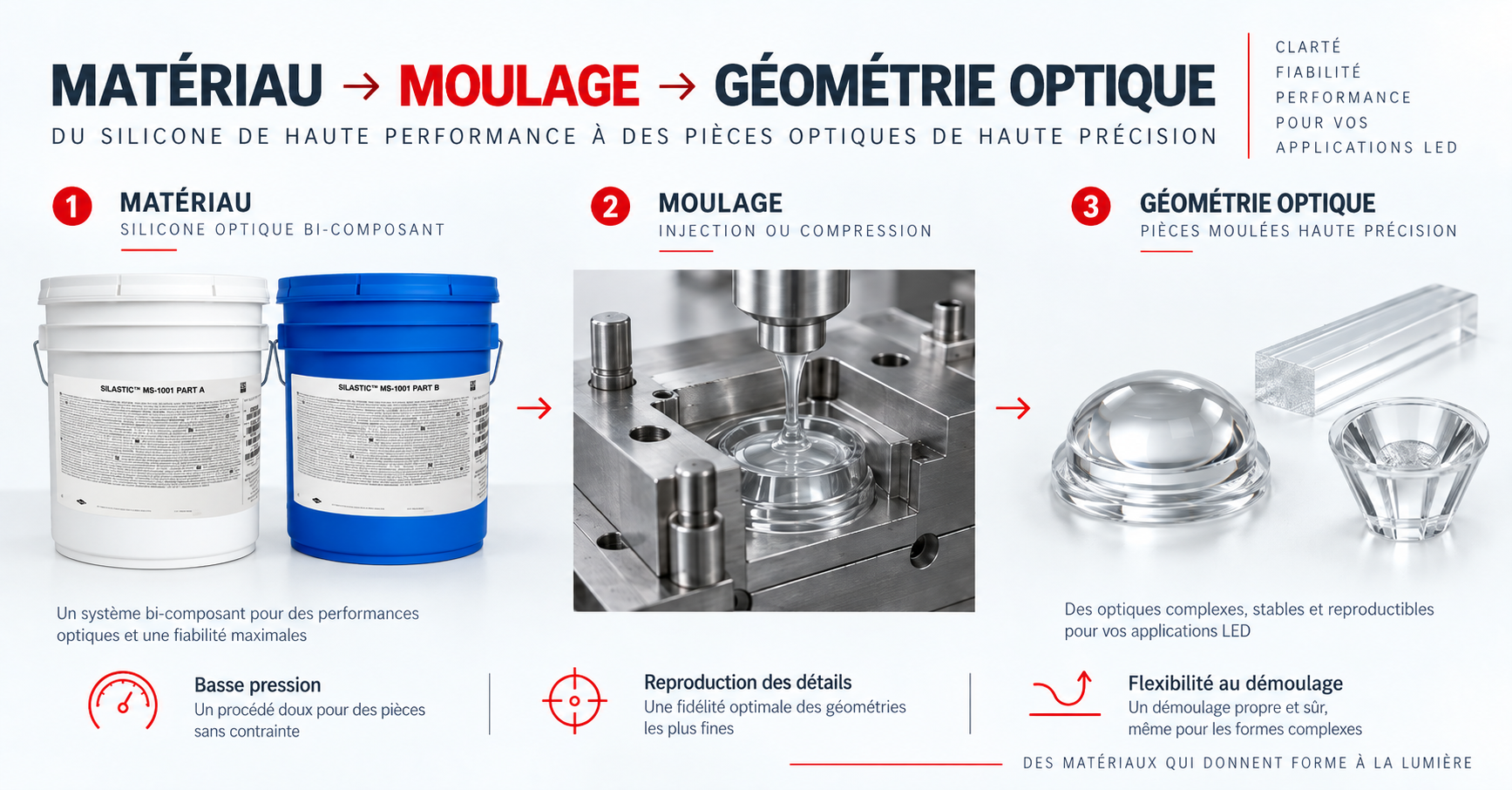

Moulage par injection ou compression : le matériau influence aussi le design et le cycle de production

Le SILASTIC™ MS-1001 est documenté pour le moulage par injection ou compression de composants optiques. Le MS-1002 met notamment en avant le moulage liquide basse pression et l’excellente reproduction des détails de surface. Ces caractéristiques peuvent être intéressantes pour des lentilles épaisses, des microstructures, des formes libres ou des géométries difficiles à démouler avec un matériau rigide.

La flexibilité augmente fortement entre le MS-1001, le MS-1002 et le MS-1003. Cette différence modifie la tenue dimensionnelle, la manipulation et les possibilités de démoulage. Le MS-1001, plus dur, peut convenir lorsque la rigidité de la pièce est prioritaire, mais certaines géométries complexes peuvent imposer trop de contraintes mécaniques au démoulage. Le MS-1003, qui présente la plus faible dureté, apporte davantage de souplesse pour les designs nécessitant une forte déformation. Le MS-1002 constitue un compromis intermédiaire à évaluer selon la pièce et le process.

Le process reste cependant indissociable du matériau. Température de moule, remplissage, évacuation de l’air, post-cuisson, cadence, tolérances et contrôle dimensionnel doivent être définis avec le mouleur. Une référence qui semble idéale dans un tableau peut devenir inadaptée si elle ne correspond pas à l’outillage ou au cycle de production.

Automobile, éclairage extérieur, industrie : quelles applications méritent une attention particulière ?

L’automobile est un cas emblématique. Les systèmes ADB utilisent des optiques complexes afin de distribuer précisément le faisceau tout en adaptant l’éclairage aux conditions de circulation. Le SILASTIC™ MS-1002 est documenté pour les lentilles et collimateurs et bénéficie d’un positionnement AMECA, ce qui en fait une référence à étudier lorsqu’un projet combine géométrie complexe, chaleur, UV et exigences automobiles.

Les mêmes logiques s’appliquent à l’éclairage extérieur et routier, où la résistance aux UV, à l’eau et au vieillissement prend davantage de poids, ainsi qu’aux luminaires industriels à forte puissance. Dans ces environnements, l’UL 746C(f1), la stabilité thermique et la capacité du matériau à conserver ses propriétés optiques peuvent devenir des critères de choix plus importants que le seul coût matière.

Pour les bureaux d’études, l’intérêt est de traduire ces contraintes en données mesurables : température de lentille, exposition UV, durée de vie cible, épaisseur optique, photométrie, type de source et exigence de certification. Plus ces informations sont disponibles tôt, plus la comparaison entre les MS-1001, MS-1002 et MS-1003 peut être précise.

Quelles données préparer avant de demander une préconisation ?

• Fonction optique : lentille primaire ou secondaire, guide, light pipe, collimateur ou lentille TIR.
• Marché et exigences : automobile, extérieur, industriel ; AMECA, UL 94, UL 746C(f1) ou autre exigence documentaire.
• Source LED : puissance, spectre, distance entre source et optique.
• Température réelle : ambiante mais surtout température atteinte par la lentille ou le composant optique.
• Environnement : UV, humidité, eau, contamination, vibrations, chocs et cycles thermiques.
• Géométrie : épaisseur, dimensions, détails fins, contre-dépouilles, tolérances et état de surface.
• Process : injection ou compression, outillage, cadence, démoulage, post-cuisson et automatisation.
• Critères de validation : transmission, haze, couleur, photométrie, stabilité dimensionnelle et vieillissement.

Samaro et Dow : de la référence produit à la validation de l’application

Samaro accompagne les industriels au-delà de la lecture d’une fiche technique. L’objectif est de relier les solutions SILASTIC™ de Dow au besoin réel : fonction optique, norme recherchée, géométrie, température, environnement et process de production.

Selon le projet, l’accompagnement peut inclure l’identification des grades à comparer, la récupération des TDS et Yellow Cards, la vérification des listings disponibles, la comparaison des niveaux de dureté et de flexibilité, l’analyse des contraintes de moulage et la préparation des essais. La validation finale appartient toujours au projet et au cahier des charges de l’industriel.

Conclusion : choisir le silicone optique à partir de l’application, du process et des exigences de validation

Pour une optique LED, la transmission initiale n’est qu’un point de départ. Le choix doit intégrer la fonction de la pièce, la température, les UV, la géométrie, le mode de moulage et les certifications attendues. C’est cette combinaison qui permet de déterminer si un silicone optique de moulage apporte une valeur réelle face à un thermoplastique.

Les SILASTIC™ MS-1001, MS-1002 et MS-1003 constituent aujourd’hui les trois références à comparer pour ces fonctions optiques transparentes. Le MS-1001 privilégie davantage la rigidité, le MS-1003 la flexibilité, tandis que le MS-1002 offre un positionnement intermédiaire. Les listings UL et AMECA disponibles selon les grades constituent des repères utiles pour les applications extérieures et automobiles, à vérifier sur la documentation en vigueur.

Vous développez une nouvelle optique LED ou vous cherchez à remplacer un matériau existant ? Samaro peut vous accompagner pour qualifier votre besoin, identifier les références SILASTIC™ pertinentes et préparer la validation documentaire et les essais nécessaires.
